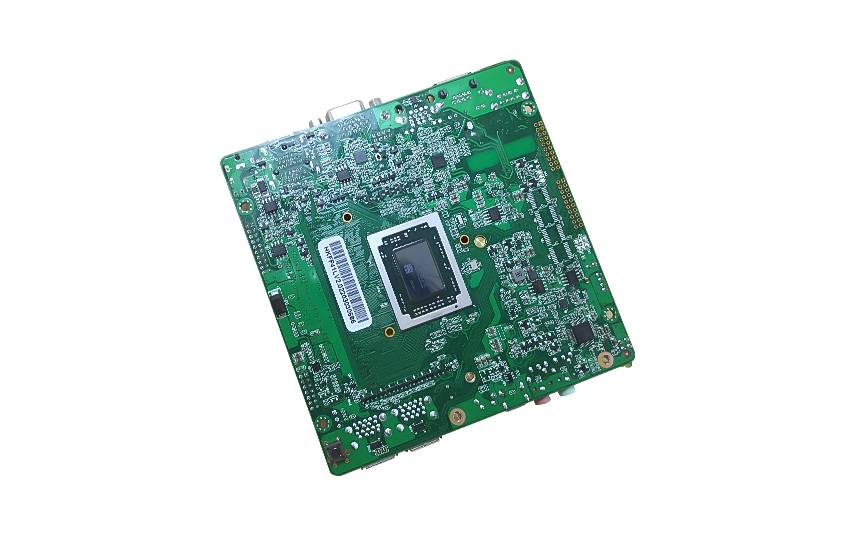

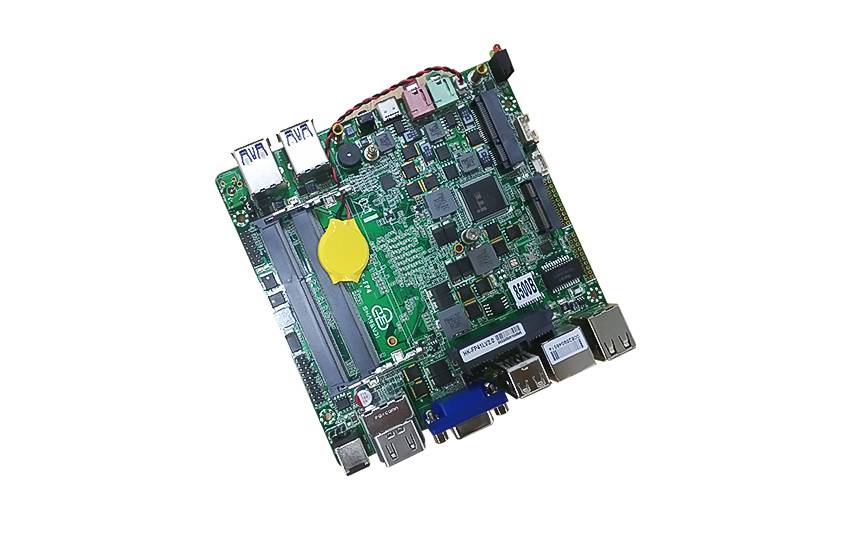

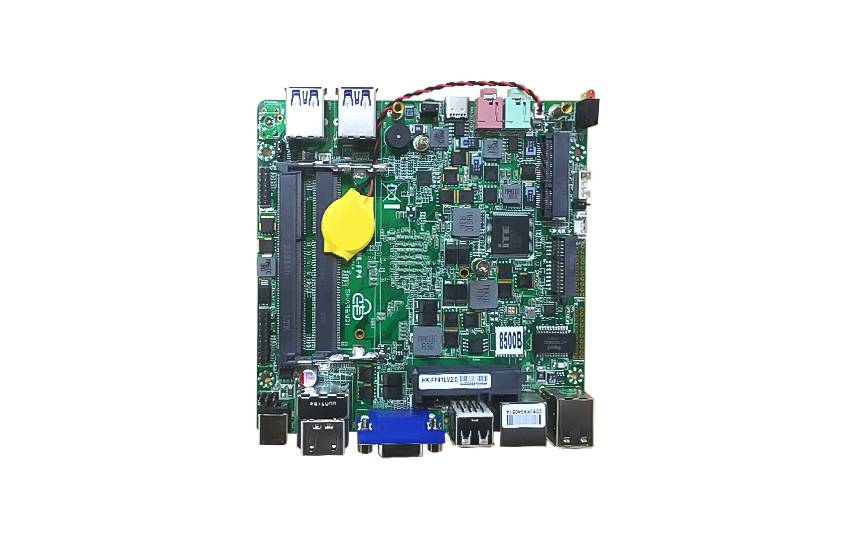

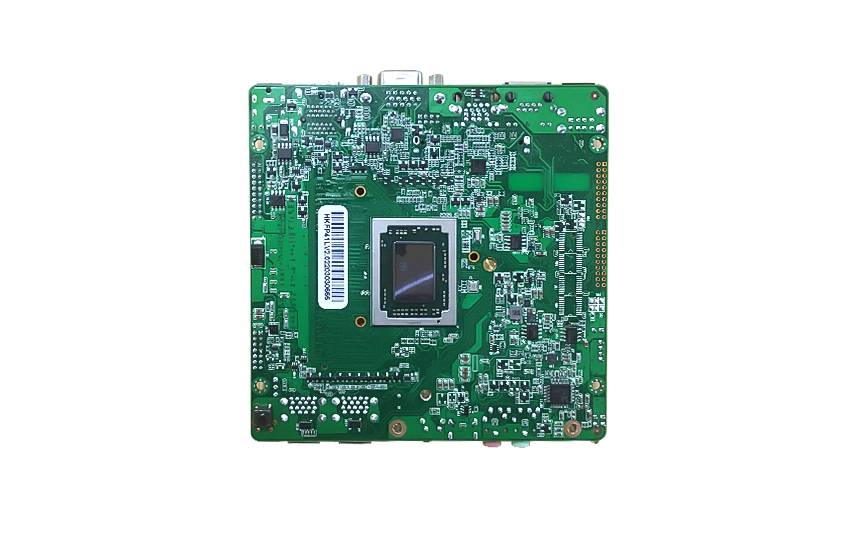

NANO-ITX AIMB-K102

Model: AIMB-K102

● AMD GX420GL(Quad core)/A6-8500B(Dual core) processor, 15W

● 2x SO-DIMM up to 16GB RAM

● Triple display : Dual HDMI, one VGA

● Realtek ALC662/ Realtek ALC887, 2 channel HD audio

● 10/100/1000 Mbps LAN

● 4 USB 3.0, 4 USB 2.0, 1 PCIE-GPIO

● 1xPCIE M.2 E key, 1 SATA, 1 mSATA

● Support 14pin TPM

● 12V DC, supports 12-64V wide voltage power Input

AMD PRO A6-8500B NANO-ITX with VGA/HDMI, 8 USB, 1 Ethernet

Product Specification
Form Factor
  • AIMB-K103

    NANO-ITX

    AIMB-K102

    NANO-ITX

Processor
  • CPU

    AIMB-K103

    AMD GX420GL

    AIMB-K102

    AMD PRO A6-8500B

  • BIOS

    AIMB-K103

    AMI BIOS

    AIMB-K102

    AMI BIOS

  • Core Number

    AIMB-K103

    4

    AIMB-K102

    2

  • CPU TDP

    AIMB-K103

    15W

    AIMB-K102

    15W

  • Frequency

    AIMB-K103

    2.0GHz

    AIMB-K102

    1.6GHz~3.0GHz

  • L3 Cache

    AIMB-K103

    2MB

    AIMB-K102

    1MB

Memory
  • Technology

    AIMB-K103

    DDR3L 1333MHz

    AIMB-K102

    DDR3L 1333MHz

  • Max.Capacity

    AIMB-K103

    SO-DIMM up to 16GB

    AIMB-K102

    SO-DIMM up to 16GB

  • Socket

    AIMB-K103

    2*204 PIN SO-DIMM

    AIMB-K102

    2*204 PIN SO-DIMM

Display
  • Controller

    AIMB-K103

    AMD Radeon R1E Graphics

    AIMB-K102

    AMD Radeon R5 Graphics

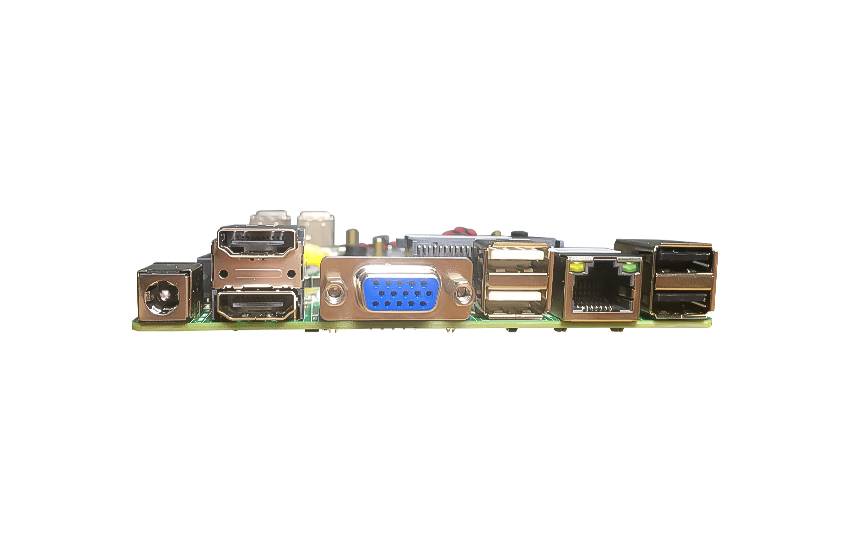

  • Video Interface

    AIMB-K103

    2*HDMI+VGA

    AIMB-K102

    2*HDMI+VGA

  • DP

    AIMB-K103

    N/A

    AIMB-K102

    N/A

  • Multiple Display

    AIMB-K103

    Triple

    AIMB-K102

    Triple

Expansion
  • Slot Type

    AIMB-K103

    1

    AIMB-K102

    1

  • PCI Express

    AIMB-K103

    1 (colay M.2 E key)

    AIMB-K102

    1 (colay M.2 E key)

Ethernet
  • Speed

    AIMB-K103

    10/100/1000 Mbps

    AIMB-K102

    10/100/1000 Mbps

  • Controller

    AIMB-K103

    Realtek 8111G

    AIMB-K102

    Realtek 8111G

  • Connector

    AIMB-K103

    1*RJ45

    AIMB-K102

    1*RJ45

Audio
  • Audio Interface

    AIMB-K103

    HD Audio

    AIMB-K102

    HD Audio

  • CODEC

    AIMB-K103

    Realtek ALC662

    AIMB-K102

    Realtek ALC887

  • Connector

    AIMB-K103

    2(HP_OUT/ MIC_IN)

    AIMB-K102

    2(HP_OUT/ MIC_IN)

WatchDog Timer
  • AIMB-K103

    Yes

    AIMB-K102

    Yes

I/O

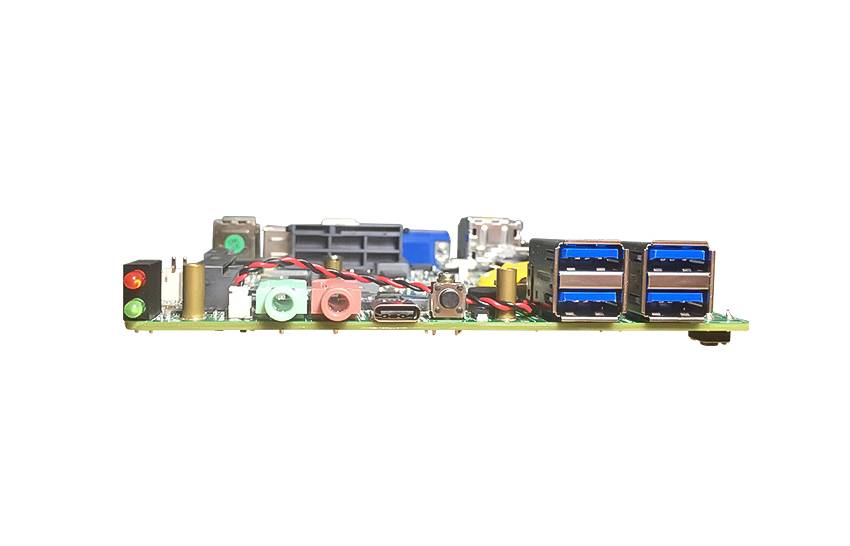

  • USB

    AIMB-K103

    4*USB2.0, 4*USB3.0

    AIMB-K102

    4*USB2.0, 4*USB3.0

  • GPIO

    AIMB-K103

    1*PCIE-GPIO

    AIMB-K102

    1*PCIE-GPIO

  • COM Port

    AIMB-K103

    N/A

    AIMB-K102

    N/A

  • TPM

    AIMB-K103

    1*14-1Pin TPM

    AIMB-K102

    1*14-1Pin TPM

Storage
  • M-SATA

    AIMB-K103

    1*MSATA 30MM*50MM*3MM

    AIMB-K102

    1*MSATA 30MM*50MM*3MM

  • SATA

    AIMB-K103

    1*SATA, support 2.5inch sata Interface

    AIMB-K102

    1*SATA, support 2.5inch sata Interface

Power
  • Power type

    AIMB-K103

    DC 12V

    AIMB-K102

    DC 12V

  • Connector

    AIMB-K103

    DC jack

    AIMB-K102

    DC jack

  • Power Adaptor

    AIMB-K103

    Yes

    AIMB-K102

    Yes

Environment
  • Non-Operational Temperature

    AIMB-K103

    "-10℃~60℃"

    AIMB-K102

    "-10℃~60℃"

  • Operational Temperature

    AIMB-K103

    "-10℃~60℃"

    AIMB-K102

    "-10℃~60℃"

Physical
  • Dimension

    AIMB-K103

    120mmX120mm

    AIMB-K102

    120mmX120mm

  • Weight

    AIMB-K103

    164g

    AIMB-K102

    164g

  • Construction

    AIMB-K103

    with fanless design or cooling fan

    AIMB-K102

    with fanless design or cooling fan

Operating System
  • Microsoft Windows

    AIMB-K103

    Yes

    AIMB-K102

    Yes

  • Linux

    AIMB-K103

    Yes

    AIMB-K102

    Yes
